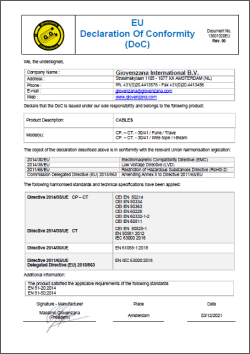

Джовенцана является лидером в сфере грузоподъемного и лифтового оборудования и также заняла видную позицию в сфере автоматизации после выпуска на рынок изделий для промышленного управления. Вся продукция Джовенцана производится по основным нормативам Cee. Джовенцана имеет удостоверение соответствия продукции необходимым условиям и стандартам. Компания разрабатывает безопасные взрывозащищенные изделия, которые соответствуют самой строгой европейской обязательной директиве ATEX. Соответствие с требованиями заверено знаком СЕ на продукции производителя. Продукция Джовенцана соответствует Европейским EN и Американским UL стандартам. Такой норматив как EN 60024 (требования к безопасности электрооборудования), определяет характеристики, показатели и категории применения продукции.

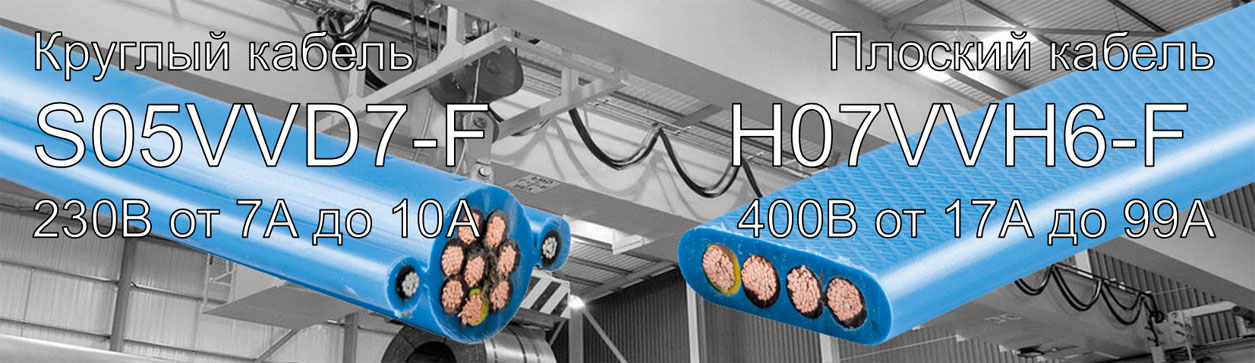

Ассортимент гибких кабелей Giovenzana

Износостойкий плоский кабель ПВХ H07VVH6-F

Круглый кабель усиленный двумя стальными тросами S05VVD7-F

230В, от 7А до 10А

400В, от 17А до 99А

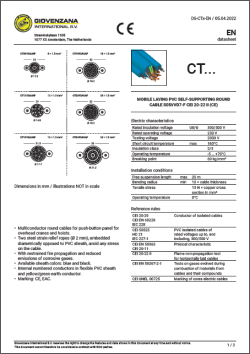

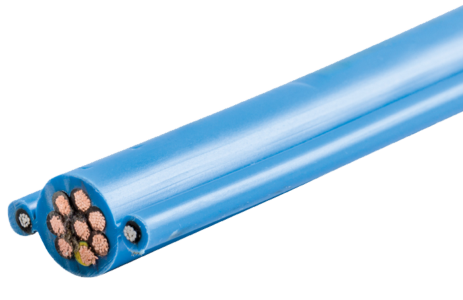

Круглый кабель усиленный двумя стальными тросами S05VVD7-F

Круглый кабель усиленный двумя стальными тросами S05VVD7-F предназначен для тяжелой работы, в особенности для подвесных пультов управления и подвижных электромеханических устройств.

Два троса снятия натяжения избавляют кабель от нагрузки; они диаметрально противоположно впаяны в изоляционную оболочку из ПВХ.

Круглые кабели усиленные двумя стальными тросами S05VVD7-F

Описание:

• Соответствует: CEI 20-22 II (огнезащитный)
• Ном. рабочее напряжение: 230В
• Макс. температура при коротком замыкания: 160 °C
• Стальные тросы снятия натяжения Ø2мм
• Класс изоляции: 2/3
• Ном. напряжение изоляции: Uo/U 300/500В
• Рабочая температура: -5 °C +70 °C
• Предел прочности: 60кг/мм²
• Провода покрыты гибкой ПВХ оболочкой, последовательно пронумерованы, плюс заземление (желто-зеленый)

№ проводников на сечение: 8х1.5, 12х1.5, 16х1.5, 18х1.5, 20х1.5, 24х1.5

Характеристики кабеля S05VVD7-F

Код	№ проводников на сечение	ᴓ кабеля, мм	Размер троса снятия натяжения	Сердечник, №/мм	Вес, гр/м	Общее сечение, мм2	Электрическое сопротивление 20°C, Ом/км	Макс. ток при температуре 30°C, A
Код	№ проводников на сечение	ᴓ кабеля, мм	Размер троса снятия натяжения	Сердечник, №/мм	Вес, гр/м	Общее сечение, мм2	Электрическое сопротивление 20°C, Ом/км	Зафиксиров. часть	Подвижная часть
CT0815AUAF	8х1,5	11,6	23,6	30х0.25	225	12	13,30	12	10
CT1215AUAF	12х1,5	14,4	26,4		315	18		11	9,5
CT1615AUAF	16х1,5	16	28		415	24		10	8,5
CT1815AUAF	18х1,5	17	29		470	27		9,5	8
CT2015AUAF	20х1,5	18	30		525	30		9	7,5
CT2415AUAF	24х1,5	21	33		620	36		8,5	7

1) для черного цвета необходимо добавить "N"

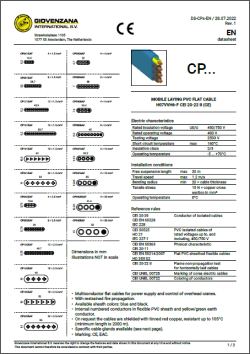

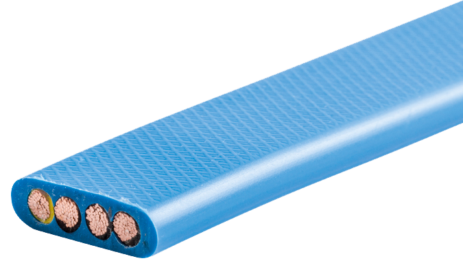

Износостойкий плоский кабель ПВХ H07VVH6-F

Износостойкий плоский кабель ПВХ H07VVH6-F предназначен для цепей питания и управления грузоподъемного и транспортного оборудования.

Износостойкие плоские кабели ПВХ H07VVH6-F

Описание:

• Соответствует: CEI 20-22 II (огнезащитный)
• Ном. рабочее напряжение: 400В
• Макс. температура при коротком замыкания: 160 °C
• Класс изоляции: 2/3
• Ном. напряжение изоляции:Uo/U 450/750В
• Рабочая температура: -5 °C +70 °C
• Провода покрыты гибкой ПВХ оболочкой, последовательно пронумерованы, плюс заземление (желто-зеленый)
• По заявке, провода можно выполнить с медным экраном в термостойкой оболочке (до 105 °С) красного цвета (минимальная поставка 2000 м)

№ проводников на сечение: 4х1.5, 8х1.5, 12х1.5, 16х1.5, 18х1.5, 24х1.5, 4х2.5, 8х2.5, 12х2.5, 12х2.5, 16х2.5, 18х2.5, 24х2.5, 4х4, 8х4, 4х6, 8х6, 4х10, 4х16, 4х25, 4х35.

Характеристики кабеля H07VVH6-F

Код	№ проводников на сечение	Внешние размеры, мм	Сердечник, №/мм	Вес, гр/м	Общее сечение, мм2	Электрическое сопротивление 20°C, Ом/км	Макс. ток при температуре 30°C, A
Код	№ проводников на сечение	Внешние размеры, мм	Сердечник, №/мм	Вес, гр/м	Общее сечение, мм2	Электрическое сопротивление 20°C, Ом/км	Зафиксиров. часть	Подвижная часть
CP0415AF	4х1.5	15х5.2	30х0.25	150	6	13,30	19,5	17
CP0815AF	8х1,5	29х5,5		300	12		12	10
CP1215AF	12х1,5	41х5		420	18		11	9,5
CP1615AF	16х1,5	54х8		510	24		10	8,5
CP1815AF	18х1,5	43х11		700	27		9,5	8
CP2415AF	24х1,5	51х13		1000	36		9	7,5
CP0425AF	4х2,5	21х5,7	50х0,25	240	10	7,98	26	22,5
CP0825AF	8х2,5	33х6		420	20		18	13
CP1225AF	12х2,5	50х7		640	30		17	12
CP1625AF	16х2,5	41х13		1000	40		16	11
CP1825AF	18х2,5	50х13		1050	45		15	10
CP2425AF	24х2,5	54х13		1100	60		14	9
CP0404AF	4х4	21х7,5	56х0,3	330	16	4,95	35	30
CP0804AF	8х4	38х5	56х0,3	550	32	4,95	24	19
CP0406AF	4х6	24х8	84х0,3	440	24	3,30	46	40
CP0806AF	8х6	38,5х8	84х0,3	742	48	3,30	32	25
CP0410AF	4х10	35х11	7х12х0,40	800	40	1,91	57	46
CP0416AF	4х16	36,5х12	7х18х0,40	1200	64	1,21	76	62
CP04250AF	4х25	43х13	7х28х0,40	1700	100	0,78	96	80
CP0435AF	4х35	50х14	7х39х0,40	2050	140	0,55	119	99
