ESQ

Продукция > Преобразователи частоты
Преобразователи частоты ESQ
Перейти в раздел
каталоги и инструкции
Компания ESQ
Бренд ESQ — это зонтичный бренд, под которым компания ЭЛКОМ производит широкую гамму продукции промышленного назначения. В основу философии бренда ESQ заложен принцип производства высококачественной продукции на различных мировых производственных площадках, под многоступенчатым техническим контролем специалистов компании Элком. Благодаря возможности влиять на производственный цикл продукции, выпускаемое оборудование под брендом ESQ имеет отличительные особенности, улучающие потребительские качества изделия, увеличивающие его долговечность и общую надёжность.
Производственные мощности под брендом ESQ на сегодня расположены в России, Китае, Тайване, Италии.
Заводы, на которых производят продукцию под брендом ESQ, имеют высокую культуру производства, что позволяет компании ЭЛКОМ удовлетворять потребности клиентов в качественном промышленном оборудовании, произведённом по мировым стандартам.
Ассортимент преобразователей частоты и устройств плавного пуска ESQ:
Устройства плавного пуска ESQ:
Реализуем оптом и в розницу преобразователи частоты и устройства плавного пуска ESQ
ESQ-A200
4,7-17 кВт, 220 В, 1 ф.
ESQ-210
0,4-2,2 кВт, 220 В, 1 ф.
0,75-22 кВт, 380 В, 3 ф.
ESQ-500/600
1 фаза, 220 В, 50/60 Гц
3 фазы, 380 В, 50/60 Гц
ESQ-A500
0,4 - 2,2 кВт, 220 В, 1 ф.
0,75 - 5,5 кВт, 380 В, 3 ф.
ESQ-A700
0,4-2,2 кВт, 400 В, 3ф.
ESQ-760
5,5- 500 кВт, 380 В
ESQ-800
0,2-1,5 кВт, 220 В, 1ф.
0,75-1,5 кВт, 220 В, 3ф.
ESQ-1000
2,2-3,7 кВт, 220 В, 1ф.
0,75-75 кВт, 400 В, 3ф.
ESQ-A1000
1 ф. 220 В 0,4-2,2 кВт
3 ф. 380 В 0,4-5,5 кВт
ESQ-A1300
0,4-22 кВт, 400 В, 3ф.
ESQ-2000
75-375 кВт, 400 В, 3ф.
ESQ-A3000
0,75-315 кВт, 380 В, 3 ф.
ESQ-9000
УПП GS3/GS7
Характеристики преобразователей частоты и устройств плавного пуска ESQ

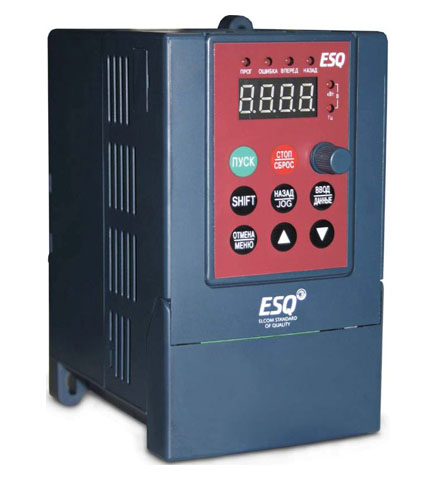

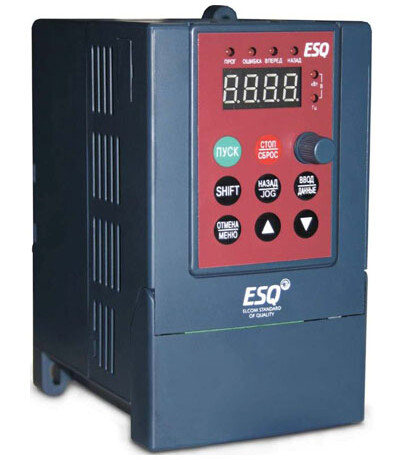

Преобразователи частоты ESQ-A200
Диапазон мощностей: 4,7 - 17 кВт
Напряжение питания: 1-фазное 220 В

Применение:
Данная продукция предназначена для управления и преобразования частоты в маломощных однофазных асинхронных двигателях с конденсаторным пуском в таких приборах как кондиционеры воздуха, холодильные компрессоры, моечные машины, электровентиляторы, обдувочные аппараты, насосы, механический инструмент и прочее электрооборудование, где используются однофазные асинхронные двигатели.

Особенности и преимущества:
· новейшие технологии векторного управления
· улучшенный вращательный момент однофазного двигателя и бесперебойное переключение скорости
· автоматическая энергосберегающая функция
· съемный пульт управления
· встроенный RS485 (опционально)
· встроенный ПЛК
· встроенный ПИД-регулятор
· автоматическая регулировка выходного напряжения

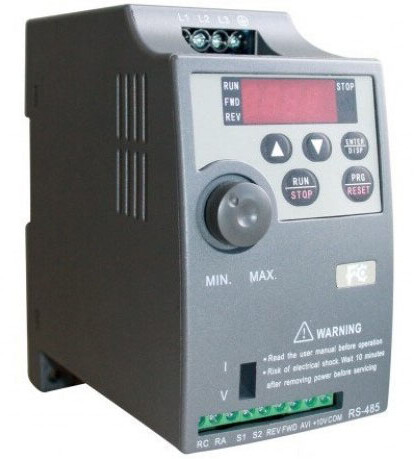

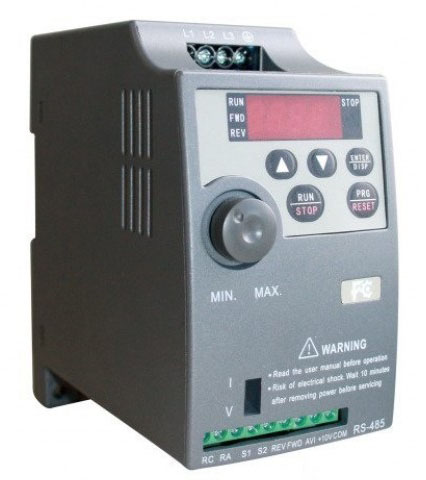

Преобразователи частоты ESQ-210
Диапазон мощностей: 0,4 - 22 кВт
Напряжение питания: 1-фазное 220 В, 3-фазное 380 В

Применение:
Компактный преобразователь частоты с SVPWM управлением двигателем для применения в вентиляционных системах и работы с насосным оборудованием малой мощности.

Особенности и преимущества:
· Монтаж на DIN-рейку
· Простота настройки и подключения
· RS-485
· Встроенный ЭМС фильтр

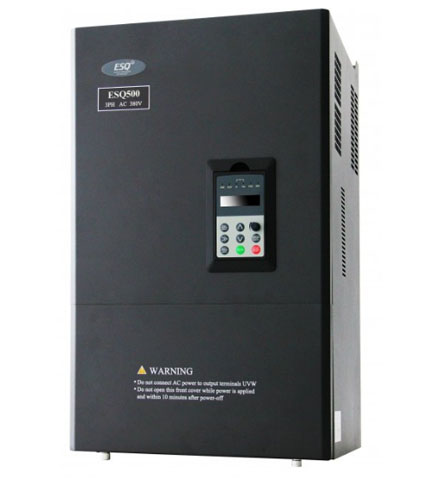

Преобразователи частоты ESQ-500/600
Диапазон мощностей: 2,2 - 630 кВт
Напряжение питания: 1-фазное 220 В, 3-фазное 380 В

Применение:
Станочное оборудование, транспортерные и конвейерные ленты, упаковочные машины, пищевое оборудование, миксеры, мельницы, подъёмно-транспортное оборудование т.д.

Особенности и преимущества:
· Скалярное, векторное и полное векторное управление
· RS-485, Modbus (опционально Profibus, CANopen)
· Несколько типов съемных пультов управления, включая пульт с LCD дисплеем
· Встроенный ПЛК
· Большой диапазон мощностей
· Высокая точность изменения и поддержания скорости
· Возможность подключения энкодера специальная функция для работы со станками-качалками

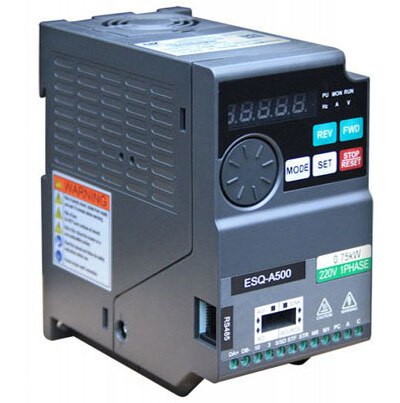

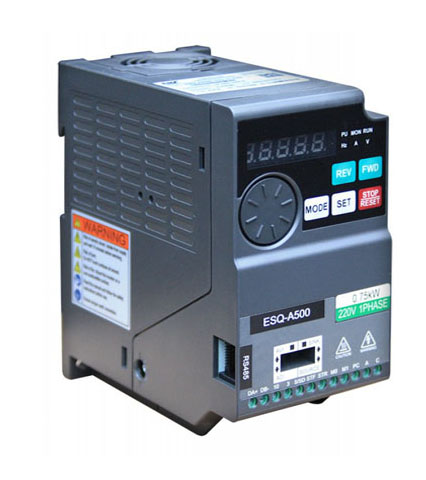

Преобразователи частоты ESQ-A500
Диапазон мощностей: 0,4 - 5,5 кВт
Напряжение питания: 1-фазное 220 В, 3-фазное 380 В

Применение:
Для выполнения базовых задач по управлению электроприводом

Особенности и преимущества:
· Управление PM двигателями
· Монтаж на DIN-рейку
· RS-485
· Перегрузочная способность 150 % Iном в теч. 60 сек.
· Встроенный EMС фильтр

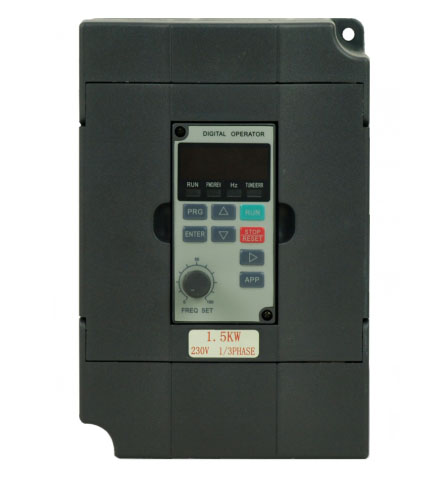

Преобразователи частоты ESQ-A700
Диапазон мощностей: 0,4 - 2,2 кВт
Напряжение питания: 3-фазное 400 В

Применение:
Компрессоры, промышленные стиральные машины, вентиляторы, насосы, конвейеры, ткацкие и деревообрабатывающие станки и т.д.

Особенности и преимущества:
· Управление по вольт-частотной характеристике U/f и векторное управление в разомкнутой системе
· Автотестирование и определение параметров двигателя при векторном управлении
· Автоматический подъем начального пускового момента и компенсация скольжения
· Синхронизация с вращающимся двигателем
· Малые габариты и масса
· Последовательный интерфейс RS-485 (протокол Modbus) со скоростью передачи до 115200 бод
· Встроенный блок регенеративного торможения (тормозной прерыватель)
· Пусковой момент 150% (частота 1 Гц)
· Встроенный счетчик импульсов с внешнего датчика
· Режим автоматического выбора наименьшего времени разгона и торможения
· Низкий уровень шума за счет высокой несущей частоты (до 15 кГц)

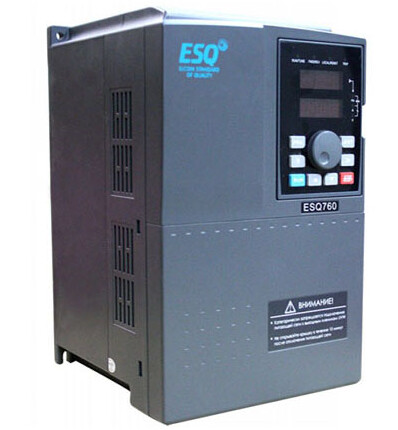

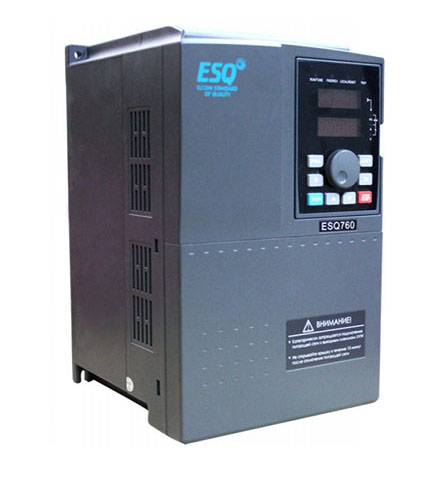

Преобразователи частоты ESQ-760
Диапазон мощностей: 5,5 - 500 кВт
Напряжение питания: 380 В

Применение:
Предназначен для использования в большинстве технологических процессов, связанных с необходимостью регулирования скорости вращения электродвигателя и автоматизации систем управления

Особенности и преимущества:
• Дополнительные функции защиты от перегрузок
• Две отдельные группы параметров электродвигателей
• Перезапуск при кратковременном сбое в электроснабжении
• Встроенный тормозной прерыватель в номиналах до 22 кВт (свыше 30-55 кВт опционально)

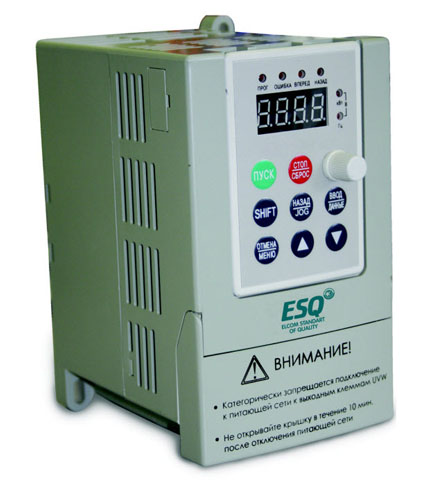

Преобразователи частоты ESQ-800
Диапазон мощностей: 0,2 - 1,5 кВт
Напряжение питания: 1-фазное 220 В, 3-фазное 220 В

Особенности и преимущества:
· управление по вольт-частотной характеристике U/F;
· встроенный ПИД-регулятор;
· встроенный ПЛК контроллер обеспечивает 7 видов многоскоростного режима работы;
· интерфейс RS-485 опционально (внутренний протокол, протокол MODBUS RTU);
· автоматическая регулировка напряжения, автоматическая энергосберегающая функция;
· функция ограничения тока - инвертор может ограничивать ток нагрузки;
· функция установки пароля пользователя;
· аналоговые выходы 4–20 мА;
· высокая перегрузочная способность;
· многочисленные защитные функции;
· выносной пульт управления и соединительный кабель (опционально).

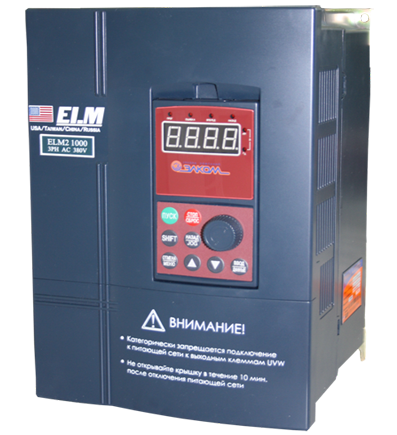

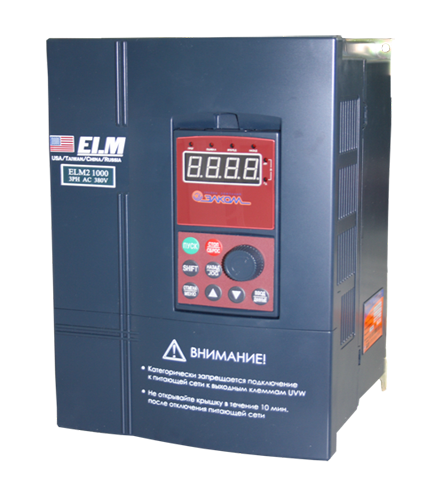

Преобразователи частоты ESQ-1000
Диапазон мощностей: 2,2 - 75 кВт
Напряжение питания: 1-фазное 220 В, 3-фазное 400 В

Применение:
Используется в областях, где требуется общая регулировка скорости, в таких как транспортировочные устройства, фарфоровый конвейер, металлургический конвейер и т.д

Особенности и преимущества:
· возможность переключения с общепромышленной на насосную нагрузку большей мощности;
· работа как с «позитивным», так и с «негативным» сигналом обратной связи;
· встроенный ПЛК.
· возможность управления 2-мя насосами. (при расширительной плате и RS485 - до 4-х);
· функция останова неработающего двигателя перед пуском (вентиляторы, насосы, и прочие агрегаты работающие после остановки частотного преобразователя);
· тормозной прерыватель и резистор - опция (в зависимости от конфигурации).

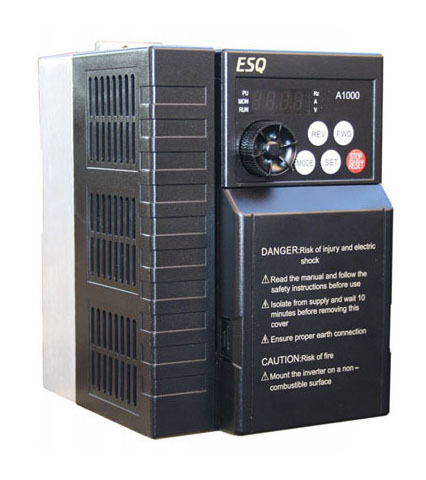

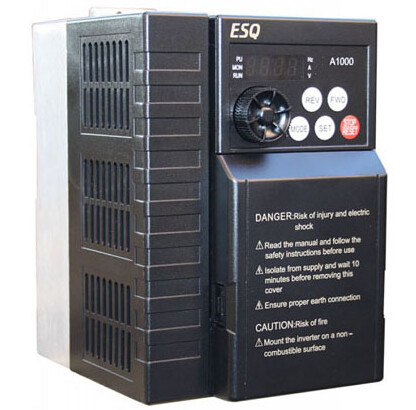

Преобразователи частоты ESQ-А1000
Диапазон мощностей: 0,4 - 5,5 кВт
Напряжение питания: 1-фазное 220 В, 3-фазное 400 В

Применение:
Позволяет реализовать полноценную систему управления электроприводом в различных сферах:
· Пищевое производство
· Деревообработка и металлообработка
· Вентиляционные системы
· Водоснабжение

Особенности и преимущества:
· Небольшие размеры
· Высокая точность поддержания скорости
· Крепление на DIN-рейку или монтажную панель
· Поддержка протокола MODBUS
· Наличие всех основных типов входов/выходов

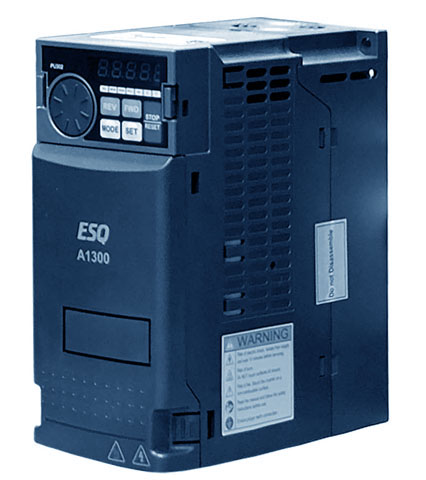

Преобразователи частоты ESQ-А1300
Диапазон мощностей: 0,4 - 22 кВт
Напряжение питания: 3-фазное 400 В

Применение:
· Подъёмно-транспортное оборудование
· Намоточное оборудование
· Станочное оборудование

Особенности и преимущества:
· Встроенный ПЛК
· Компактные размеры
· Возможность применения плат расширения
· Изолированный канал воздушного охлаждения
· Встроенный EMC фильтр

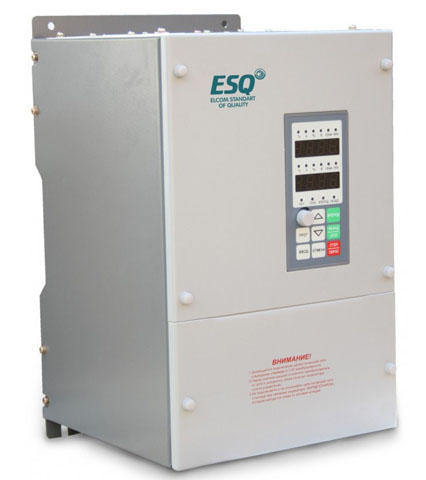

Преобразователи частоты ESQ-2000
Диапазон мощностей: 75 - 375 кВт
Напряжение питания: 3-фазное 400 В

Особенности и преимущества:
· Работа как с «позитивным», так и с «негативным» сигналом обратной связи
· Возможность переключения с общепромышленной на насосную нагрузку большей мощности
· Встроенный PLC
· Автоматическая регулировка напряжения и автоматическое ограничение по току делают систему более стабильной
· Встроенный ПИД-регулятор
· Дроссель звена постоянного тока входит в комплектацию от 160 кВт
· Встроенный порт RS485 (опционально)

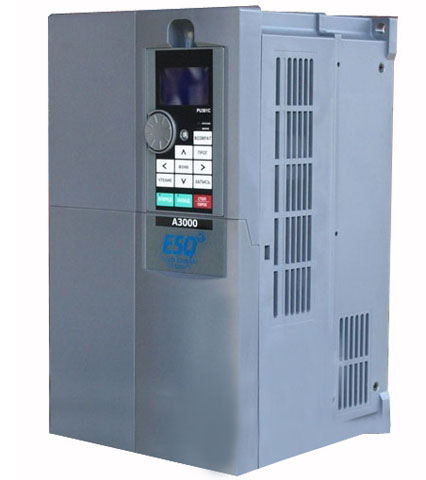

Преобразователи частоты ESQ-А3000
Диапазон мощностей: 0,75 - 315 кВт
Напряжение питания: 3-фазное 400 В

Применение: подъёмно-транспортное оборудование, намоточное оборудование, станочное оборудование

Особенности и преимущества:
· Высокий пусковой момент
· Перегрузочная способность до 200 %
· Кратковременная компенсация падения питающего напряжения
· LCD панель с функцией копирования
· Изолированные элементы охлаждения
· Свободно программируемый логический контроллер (400 строк)
· Функция безопасного останова
· Встроенный ЭМС фильтр
· Платы расширения входов/выходов
· Опциональные платы подключения энкодера
· Опциональные платы протоколов Ethernet, Profibus, CANopen, DeviceNet

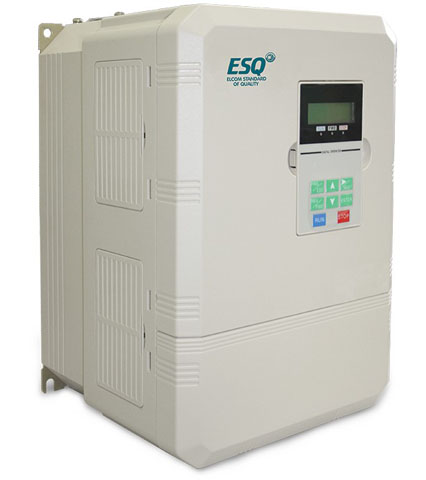

Преобразователи частоты ESQ-9000
Применение:
Предназначены для тяжелых общепромышленных нагрузок с возможностью точного поддержания вращающего момента на валу электродвигателя (применение энкодера)

Особенности и преимущества:
· полное векторное управление, управление по вольт-частотной характеристике U/F, а также применение обоих режимов с PG (импульсный шифратор);
· векторное управление может переключаться на традиционное управление напряжением/частотой; при необходимости параметр двигателя векторного управления устанавливается недоступным;
· применяется с любыми типами нагрузок. (включая подъемно-транспортные и тяжелые инерционные);
· функция автонастройки на электродвигатель;
· встроенный дроссель звена постоянного тока (55 - 300кВт).
· встроенный ПИД-регулятор;
· высокий вращающий момент величиной более 150% при скоростях близких к нулю;
· управление скоростью с обратной связью;
· встроенный интерфейс RS-485 (внутренний протокол, протокол MODBUS RTU);
· автоматическая регулировка напряжения, автоматическая энергосберегающая функция;
· аналоговые выходы 4–20 мА.

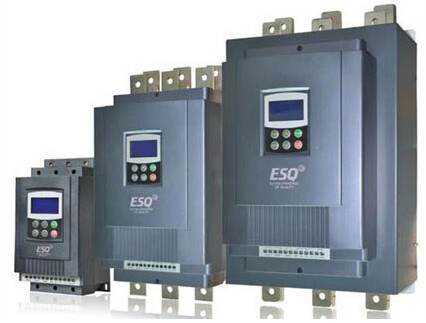

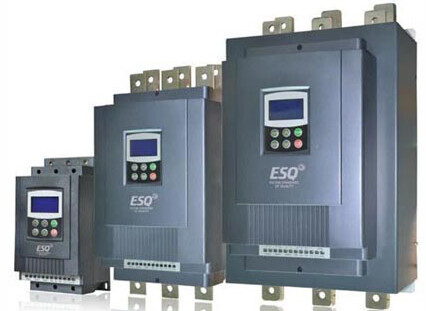

Устройства плавного пуска GS3/GS7
Применение:
· Обеспечивают плавный запуск и останов электродвигателя;
· Эффективно снижают пусковые токи;
· Уменьшают механическую нагрузку на элементы приводного механизма;
· Устройство обеспечивает защиту от снижения напряжения, сбоев электроснабжения, перенапряжения, перегрева двигателя, превышения времени запуска, потери входных и выходных фаз, перекоса нагрузки по фазам, перегрузки, короткого замыкания, превышения по току.
Каталоги, брошюры, техническая документация ESQ

Каталог электротехнической продукции ESQ
Тормозные резисторы серии SN
Руководство по эксплуатации УПП ESQ-GS3
Руководство по эксплуатации УПП ESQ-GS7
Инструкция по частотным преобразователям ESQ-760
Инструкция по частотным преобразователям ESQ-500/600
Инструкция ESQ-210
Инструкция ESQ-A1000
Каталог панелей оператора ESQ
Общий каталог частотных преобразователей ESQ
Краткая инструкция по ESQ-500/600 (ПИД)
Краткая инструкция ESQ-760 (ПИД)
Краткая инструкция ESQ-760
Краткая инструкция ESQ-A500 (ПИД)
Краткая инструкция ESQ-A500
Краткая инструкция ESQ-210
Краткая инструкция ESQ-500/600
Инструкция ESQ-1000
Инструкция ESQ-A700
Инструкция ESQ-9000
Инструкция ESQ-2000
Инструкция ESQ-800
Краткая инструкция по запуску подъемного оборудования ESQ-500/600
